Giunto di dilatazione in gomma

Un giunto di dilatazione in gomma è un connettore flessibile per assorbire rumore, urti, vibrazioni, energia fisica e termica. Realizzato in elastomeri naturali o sintetici può essere rinforzato internamente con tessuti e metallo per resistenza e resistenza alla pressione, mentre il rinforzo metallico può essere utilizzato esternamente per il controllo del movimento e un giunto di dilatazione in gomma offre flessibilità consentendo movimenti simultanei, isolamento delle vibrazioni, riduzione del rumore, resistenza all'abrasione e all'erosione chimica all'interno di sistemi fluidi e i giunti di dilatazione in gomma sono ampiamente utilizzati in varie applicazioni:
• Impianti di condizionamento, riscaldamento e ventilazione in edifici industriali e navi
• Centrali elettriche centrali e ausiliarie in edifici industriali, fabbriche, navi e applicazioni off-shore
• Impianti di smaltimento e trattamento acque reflue, pompe, ecc.
• Tubazioni di processo negli stabilimenti per la produzione di cellulosa e carta
• Sistemi di tubazioni per acqua refrigerata o calda negli impianti industriali
• Sistemi di raffreddamento per la produzione di energia
• Linee di alimentazione e drenaggio per acquedotti, fognature, tubazioni sanitarie, ecc.
• Linee olio per impianti industriali, cantieri navali, impianti di fosfatazione ecc.
• Applicazioni di acqua potabile.
• Applicazioni alimentari.

Invia la tua richiesta

Giunti di dilatazione in gommasono utilizzati nei sistemi di tubazioni che trasportano fluidi, fanghi o gas sotto pressione o sotto vuoto in un'ampia gamma di temperature.

Vantaggio dei giunti di dilatazione in gomma

• Accetta carichi di pressione

• Neutralizza le sollecitazioni assiali, laterali, angolari e torsionali

• Riduce il rumore

• Isola le fonti di vibrazione

• Facile da installare

• Compensa il disallineamento

• Prolunga la vita dell'attrezzatura motrice

• Non sono necessarie guarnizioni o guarnizioni

• Assorbe le pulsazioni del fluido, prevenendo in una certa misura i colpi d'ariete

COSAfornire una vasta gamma diGiunti di dilatazione in gomma

Intervallo dimensioni: DN20-DN3600 (3/4"{4}}")

Intervallo di temperatura: da -50 gradi fino a 160 gradi

Pressione: vuoto completo fino a 2,5 MPa

Tipi di giunti di dilatazione in gomma

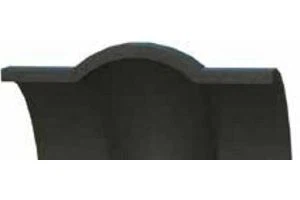

Arco singolo (sfera)
» Costruzione in tessuto e gomma » Rinforzato con anelli in metallo/filo » Flange integrali solidali al corpo del giunto	» Flange forate per accompagnare il modello di bullone » Guarnizioni non necessarie " Compensare

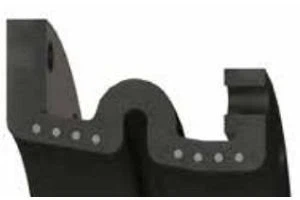

Arco multiplo (sfera)	Manica
» Accoglie un movimento maggiore rispetto all'arco singolo » La lunghezza minima del giunto dipende dal numero di archi » Massimo di quattro archi consigliati per mantenere la stabilità laterale	» Uguale al tipo ad arco singolo, eccetto che l'ID estremità del manicotto è uguale al diametro esterno del tubo » Scivola sulle estremità diritte del tubo aperto » Estremità fissate con apposite fascette » Consigliato solo per servizio a bassa pressione

Cono (riduttore)
» Collega tubazioni di diversi diametri » Giunti conici concentrici: stesso asse per entrambe le estremità » Eccentrico: asse di un'estremità spostato dall'altra estremità	» Non sono raccomandati conicità superiori a 25˚ » I valori di pressione si basano su ID più grandi » Disponibile con o senza archi

Nota:Su richiesta sono disponibili giunti di dilatazione in gomma rivestiti in PFTE

Dimensione dei giunti di dilatazione in gomma

Lunghezza faccia a faccia	GBT26121
Estremità della flangia	SERIE ISO7005/EN1092: PN6/PN10/PN16/PN25 SERIE ASME B16.5/B16.47: CLASSE 125/150/250/300
Estremità a vite	ISO7/ISO228/ANSI B1.20.1

Elenco dei materiali dei giunti di dilatazione in gomma

	Componenti	Materiale
	Fodera e copertina	NR/EPDM/Neoprene/Nitrile/Viton/Hypalon/NBR/Butile
	Rinforzo	Asta per pneumatici in poliestere/nylon/fibra di vetro
	Flangia	Acciaio al carbonio/Acciaio inossidabile/Alluminio/PP

Nota:La camicia interna in PTFE e gli accessori per tiranti sono disponibili su richiesta.
